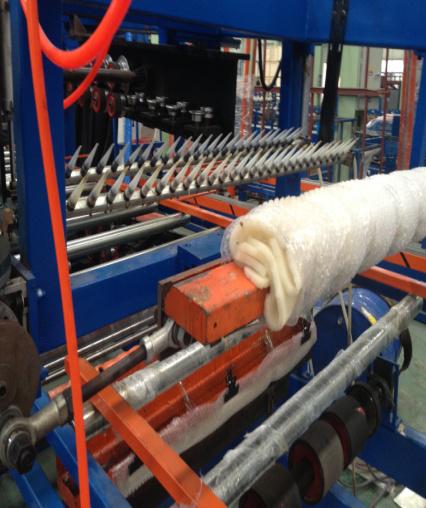

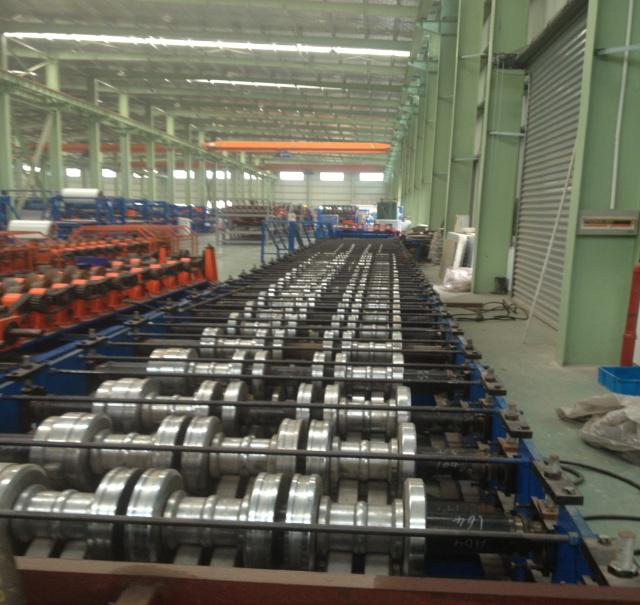

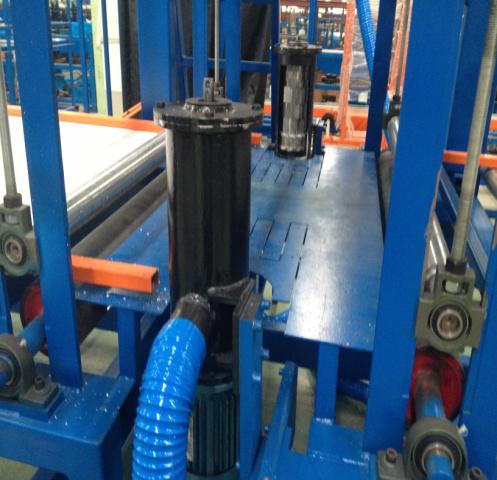

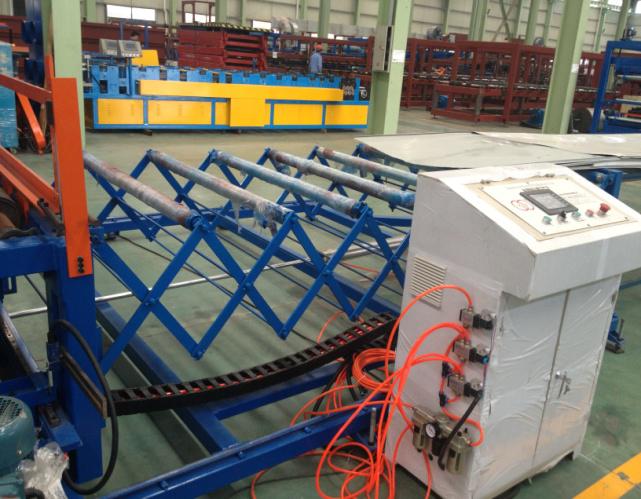

主要由瓦楞板壓型機和彩鋼復合機組成，可以一次性制做墻面彩鋼夾芯板或屋面彩鋼夾芯板，并且瓦楞板壓型機和復合機可以獨立生產。整條流水線壓型部分由彩鋼板開卷機、冷彎成型主機、切斷裝置組成，復合機部分由彩鋼板開卷，EPS板或巖棉板輸送，墻面淺波峰壓制，混合涂膠、加溫加壓、復合、平板卷邊、企口板翻邊、開槽、整邊、氣動夾緊、自動覆膜、自動切割、成品拖架組成；

2.主機傳動采用蝸輪蝸桿傳動，保證了復合速度平穩均勻；

3.主機采用變頻調速，可按照預先設定的夾芯板長度自動切斷；

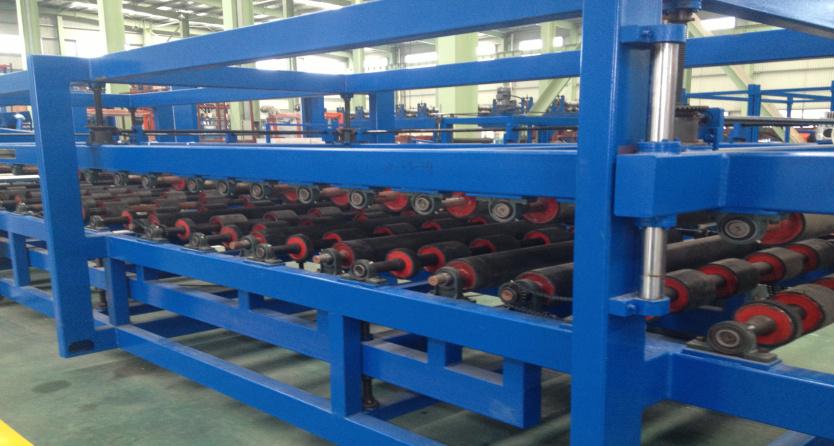

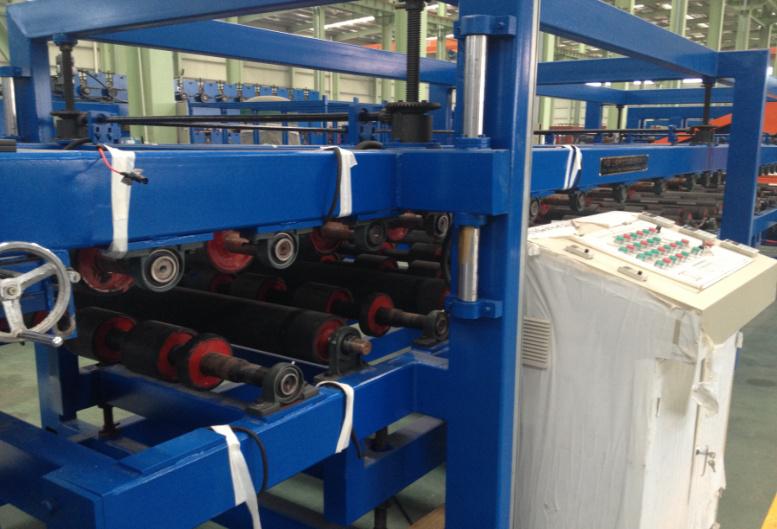

4.主機采用外包橡膠輥臥式復合，保護了彩鋼板漆面保護及夾芯板的加壓復合；

5.主機采用優質加厚矩形鋼焊接，并進行除銹、拋光、刨平和時效處理；

6.適用芯板：可發性聚苯乙烯泡沫板，聚氨脂板，擠塑板以及巖棉板；

7.適用彩鋼板：寬1000-1200mm，厚0.2-0.8mm，可以任意長度；

8.設備產量：5-7m/min；設備總長：60m；設備總重：約30噸；設備總功率：60kw；設備生產彩鋼板厚度：50-250mm。
