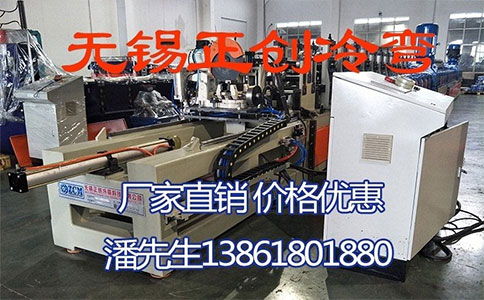

抗震支架成型設備在調試過程中的問題「下」
一、產生袋形波，主要是由于板在彎曲過程中產生了橫向拉伸應力和橫向應變，而板料沿厚度方向的應變相對較小，根據材料變形的泊松關系，必然會在變形比較集中的部位沿縱向出現收縮變形。
解決方案：這種現象主要出現在四條變形彎角處，于是縱向收縮的部分對中部的板施加壓縮力，部分地區在力的作用下發生失穩出現了袋狀鼓包，這就是我們常說的袋形波。袋形波主要是彈性變形。出現袋形波可通過采用更多的成型道次加以消除。斷面邊緣寬度的大小對袋形波有一定影響，設計中可以參照關系式F<250t2/(W-88t)。薄板比厚板更容易出現袋形波。可以通過給板料施加拉力來減緩袋形波。
二、出現邊部波浪（以下簡稱邊浪），它的產生主要是兩種作用的綜合：*一種同前面袋形波的機理相同，是由于斷面彎曲部分材料受到橫向拉伸應力，產生橫向拉伸應變，在厚度方向應變不大的情況下，根據泊松關系出現縱向收縮，而邊緣部分由于受到壓縮應力產生邊浪；*二種是邊緣部分的材料先是在外力作用下被拉伸剪切變長，后又再次被壓縮剪切產生塑性變形造成邊浪。
解決方案：這兩種作用互相疊加，形成邊浪。要減輕或消除邊部波浪，在設計初期應注意斷面邊緣寬度不宜過大，可參照斷面邊緣寬和板厚的比接近或小于40的比例進行設計。彎曲角可參照經驗公式 進行分配。如果在軋制過程中出現邊部波浪，可以通過適當添加部分道次減輕或消除。
